ДМ5017
Датчик давления

ДМ5017

Новинка
Варианты исполнения
Отправить заявку Скачать конфигуратор ДМ5017
Добавить в сравнения
Форма для печати

  • 100 ЛТР чб.jpg qr help faq
    ТУ 26.51.52-063-00225590-2018

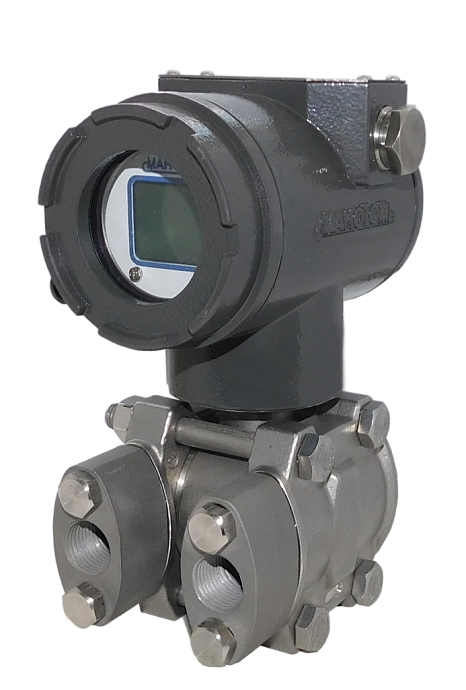

    Датчики давления ДМ5017 предназначены для непрерывных измерений и преобразования избыточного давления (ДИ), абсолютного давления (ДА), давления разрежения (ДВ), избыточного давления-разрежения (ДВИ) и разности давлений (ДД) в электрические унифицированные выходные сигналы постоянного тока, а также цифровые сигналы.

    За счет программного конфигурирования структуры аналоговой и цифровой части датчика, реализации функций автоматики (управление клапанами, насосами и др.) датчик может работать в системах управления и измерения уровня, плотности и расхода, в том числе агрессивных сред.

    Интерактивная 3D модель: смотреть

    Разрешительные документы (Россия) ►

    Разрешительные документы (СНГ) ►

    Руководство по эксплуатации ►

    • Технические характеристики
  • Тип прибора Датчик давления
    Выходной сигнал 4-20 мА, HART; RS-485, ModBus
    Степень защиты IP66; IP67
    Вид взрывозащиты "0Ех ia IIC Т5 Ga Х" искробезопасная электрическая цепь; "1Eх d IIC T5 Gb Х" взрывонепроницаемая оболочка
    Температура окружающей среды от минус 20 до плюс 70 °С (исполнение УХЛ3.1, с ЖК-дисплеем); от минус 55 до плюс 85 °С (исполнение У2, без ЖК-дисплея); от минус 10 до плюс 60 °С (исполнение Т3)
    Мембрана сплав 36НХТЮ, сплав ВТ-9
    Резьба присоединительного штуцера М20*1,5-8g; K1/2; R1/2; G1/2-B (для штуцерного исполнения)
    Вид измеряемого давления избыточное; разрежение; избыточное давление-разрежение; разность давлений; абсолютное
    Дисплей с ЖК-дисплеем; без ЖК-дисплея
    Диагностика базовая диагностика, мониторинг характеристик напряжения питания, контроль тока потребления, контроль исправности сенсора давления.
    Напряжение питания от 12 до 48 В
    Варианты исполнений общепромышленное; взрывозащищенное
    Наличие сигнализирующего устройства По требованию потребителя датчики могут быть изготовлены с сигнализирующим устройством
    Статическое давление 10 МПа; 25 МПа (для датчиков разности давления)
    Масса прибора не более 5 кг

      СКАЧАТЬ

      Опросный лист для заказа
      Конфигуратор подбора кода модели и погрешности в соответствии с верхним пределом измерений
      Программное обеспечение
      Примеры монтажа датчиков с помощью КМЧ
      Методика поверки
      Таблица - Максимальные верхние пределы измерений датчиков ДМ5017

      Условное обозначение датчика

      Код модели

      Верхний предел измерений


      ДМ5017ДИ,
      ДМ5017ДИ-Ех,
      ДМ5017ДИ-Вн

      1

      		0,25; 0,40; 0,60; 0,63; 1,00; 1,60; 2,50; 4,00; 6,00; 6,30 кПа

      2

      		1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10,0; 16,0; 25,0 кПа

      3

      		6; 10; 16; 25; 40; 60; 63; 100 кПа

      4

      		25; 40; 60; 63; 100; 160; 250; 400; 600 кПа

      5

      		60; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500 кПа

      6

      		0,25; 0,40; 0,60; 0,63; 1,00; 1,60; 2,50; 4,00; 6,00 МПа

      7

      		0,60; 0,63; 1,00; 1,60; 2,50; 4,00; 6,00; 6,30; 10,00; 16,00; МПа

      8

      		1,6; 2,5; 4,0; 6,0; 6,3; 10,0; 16,0; 25,0; 40,0 МПа

      ДМ5017ДИ1
      ДМ5017ДИ1-Ex
      ДМ5017ДИ1-Вн
      (штуцерное исполнение)

      		 3 6; 10; 16; 25; 40; 60; 63; 100 кПа
      4 25; 40; 60; 63; 100; 160; 250; 400; 600 кПа
      5 60; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500 кПа
      6 0,25; 0,40; 0,60; 0,63; 1,00; 1,60; 2,50; 4,00; 6,00 МПа
      7 0,60; 0,63; 1,00; 1,60; 2,50; 4,00; 6,00; 6,30; 10,00; 16,00; МПа
      8 1,6; 2,5; 4,0; 6,0; 6,3; 10,0; 16,0; 25,0; 40,0 МПа
      9 4,0; 6,0; 6,3; 10,0; 16,0; 25,0; 40,0; 60; 63; 100,0 МПа
      10 6,0; 6,3; 10,0; 16,0; 25,0; 40,0; 60; 63; 100,0; 160,0 МПа
      11 10,0; 16,0; 25,0; 40,0; 60; 63; 100,0; 160,0; 250,0 МПа
      ДМ5017ДА,
      ДМ5017ДА-Ех,
      ДМ5017ДА-Вн

      2

      		1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10,0; 16,0; 25,0 кПа

      3

      		6; 10; 16; 25; 40; 60; 63; 100; 160 кПа

      4

      		25; 40; 60; 63; 100; 160; 250; 400; 600 кПа

      5

      		60; 63; 100; 160; 160; 250; 400; 630; 1000; 1600 кПа

      6

      		0,25; 0,40; 0,60; 0,63; 1,00; 1,60; 2,50; 4,00; 6,00 МПа
      ДМ5017ДА1,
      ДМ5017ДА1-Ех,
      ДМ5017ДА1-Вн
      (штуцерное исполнение)
      		 2 1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10,0; 16,0; 25,0 кПа
      3 6; 10; 16; 25; 40; 60; 63; 100; 160 кПа
      4 25; 40; 60; 63; 100; 160; 250; 400; 600 кПа
      5 60; 63; 100; 160; 160; 250; 400; 630; 1000; 1600 кПа
      6 0,25; 0,40; 0,60; 0,63; 1,00; 1,60; 2,50; 4,00; 6,00 МПа
      ДМ5017ДД,
      ДМ5017ДД-Ех,
      ДМ5017ДД-Вн

      1

      		0,25; 0,40; 0,60; 0,63; 1,00; 1,60; 2,50; 4,00; 6,00; 6,30 кПа

      2

      		1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10,0; 16,0; 25,0 кПа

      3

      		1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10,0; 16,0; 25,0; 40,0 кПа

      4

      		6,0; 6,3; 10,0; 16,0; 25,0; 40,0; 60,0; 63,0; 100,0 кПа

      5

      		25; 40; 60; 63; 100; 160; 250; 400; 600; 630 кПа

      6

      		60; 63; 100; 160; 160; 250; 400; 630; 1000; 1600; 2500 кПа

      7

      		0,25; 0,40; 0,60; 0,63; 1,00; 1,60; 2,50; 4,00; 6,00; 6,30 МПа
      ДМ5017ДВ,
      ДМ5017ДВ-Ех,
      ДМ5017ДВ-Вн

      3

      		6,0; 6,3; 10,0; 16,0; 25,0; 40,0; 60,0; 63,0; 100,0 кПа
      ДМ5017ДВ1,
      ДМ5017ДВ1-Ех,
      ДМ5017ДВ1-Вн
      (штуцерное исполнение)
      		 3 6,0; 6,3; 10,0; 16,0; 25,0; 40,0; 60,0; 63,0; 100,0 кПа
      ДМ5017ДВИ,
      ДМ5017ДВИ-Ех,
      ДМ5017ДВИ-Вн       		1 ±0,125; ± 0,200; ± 0,315; ± 0,500; ± 0,800; ± 1,250;

      ± 2,000; ± 3,150 кПа

      2 ± 0,50; ± 0,80; ± 1,25; ± 2,00; ± 3,15; ± 5,00; ± 8,00;

      ± 12,50 кПа

      3 ± 3,0; ± 5,0; ± 8,0; ± 12,5; ± 20,0; ± 31,5; ± 50,0 кПа
      ДМ5017ДВИ1,
      ДМ5017ДВИ1-Ех,
      ДМ5017ДВИ1-Вн
      (штуцерное исполнение)

      3

      от -100 до +60

      4

      от -100 до +60; от -100 до +150; от -100 до +300; от -100 до +500

      5

      от -100 до +60; от -100 до +150; от -100 до +300; от -100 до +500; от -100 до +900; от -100 до +1500; от -100 до +2400

      По требованию заказчика при выпуске из производства датчики могут быть проградуированы в любых единицах, допущенных к применению в РФ.


      Таблица - Пределы допускаемой основной погрешности

      Наименование характеристики

      Значение

      Предел допускаемой основной погрешности ± γ, %          Код модели (Pmax / Pв) ⩽ 4
      		 (Pmax / Pв) > 4
           1, 2, 11

      ±0,25

      ±(0,05 + 0,05×(Pmax / Pв))

           3-8, 10

      ±0,06

      ±0,10

      ±0,15

      ±0,20

      ±0,25

      ±(0,05×(Pmax / Pв) – 0,14)

      ±(0,05×(Pmax / Pв) – 0,1)

      ±(0,05×(Pmax / Pв) – 0,05) ±(0,05×(Pmax / Pв))

      ±(0,05 + 0,05×(Pmax / Pв))


      Pmax – максимальный диапазон измерений для данного кода модели;

      Pв – диапазон измерений кода модели, выбранный из ряда.

      Таблица - Перечень исполнений датчиков по функциональному назначению
       Исполнение ЖКИ

      RS-485

      		Токовый сигнал
      (4-20) мА, HART        		Отдельная линия
      питания        		Сигнализирующее
      устройство        		 Дополнительные функции
      Простое  +  -  +  -  -  -
       -  -  +  -  -  -
       +  +  -  +  + 4 дискретных выхода
      24 В, 5 А,1 дискретный вход
       -  +  -  +  -
      Взрывозащищенное  +  -  +  -  -  -
       -  -  +  -  -  -


      Искробезопасная
      цепь

      		 +  -  +  -  -  -
       -  -  +  -  -  -

      Таблица - Комплект монтажных частей
      * Базовая комплектация
      Применимость:
      010, 011, 012, 013, 014, 015, 016, 017 - ДМ5017ДИ, ДМ5017ДИ-Ех, ДМ5017ДИ-Вн, ДМ5017ДД, ДМ5017ДД-Ех, ДМ5017ДД-Вн, ДМ5017ДА, ДМ5017ДА-Ех, ДМ5017ДА-Вн, ДМ5017ДВ, ДМ5017ДВ-Ех, ДМ5017ДВ-Вн, ДМ5017ДВИ, ДМ5017ДВИ-Ех, ДМ5017ДВИ-Вн
      018, 019 - ДМ5017ДИ1, ДМ5017ДИ1-Ех, ДМ5017ДИ1-Вн, ДМ5017ДА1, ДМ5017ДА1-Ех, ДМ5017ДА1-Вн, ДМ5017ДВ1, ДМ5017ДВ1-Ех, ДМ5017ДВ1-Вн, ДМ5017ДВИ1, ДМ5017ДВИ1-Ех, ДМ5017ДВИ1-Вн

      СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
      Тип прибора  » ДМ5017-ДИ
      » ДМ5017-ДА
      » ДМ5017-ДВ
      » ДМ5017-ДВИ
      » ДМ5017-ДД
      » ДМ5017-ДИ1
      » ДМ5017-ДА1
      » ДМ5017-ДВ1
      » ДМ5017-ДВИ1
      Избыточное давление (фланцевое исп.)
      Абсолютное давление (фланцевое исп.)
      Давление-разрежение (фланцевое исп.)
      Избыт. давление-разрежение (фланц. исп.)
      Разность давлений (фланцевое исп.)
      Избыточное давление (штуцерное исп.)
      Абсолютное давление (штуцерное исп.)
      Давление-разрежение (штуцерное исп.)
      Избыт. давление-разрежение (штуцерное исп.)
      Исполнение по взрывозащите » -//- (не указывается)
      » Ех
      » Вн
      		 общепромышленное исполнение
      искробезопасная электрическая цепь
      взрывонепроницаемая оболочка
      Климатическое исполнение » УХЛ3.1
      » У2
      » Т3
      		 от минус 20 до плюс 70 °С
      от минус 55 до плюс 85 °
      от минус 10 до плюс 60 °С
      Исполнение для эксплуатации
      на объектах атомной энергии        		» -//- (не указывается)
      » А
             		без атомного исполнения
      с атомным исполнением
      Измеряемая среда  » -//- (не указывается)
      » Кис
      исполнение для кислорода
      Код модели  см. в таблице


      Верхний предел измерений
      датчика с указанием единицы измерений
      Предел допускаемой основной погрешности » подобрать в конфигураторе
      Степень защиты » IP66
      » IP67

      Наличие ЖК-дисплея или
      сигнализирующего устройства (Сг)
      (согласно таблице)       		» -//- (не указывается)
      » ЖКИ
      » Сг
      		 не требуется
      ЖК-дисплей
      сигнализирующее устройство
      Наличие HART-коммуникатора,
      интерфейса RS-485 (согласно таблице)       		» HART
      » RS-485
             		(4-20) мА, HART
      RS-485
      Наличие режима "Калибратор" » -//- (не указывается)
      » РК
             		не требуется
      требуется
      Наличие КМЧ » см. в таблице
      Экспортное исполнение » -//- (не указывается)
      » Э
      		 не требуется
      требуется
      Резьба присоединительного
      штуцера (для штуцерного исполнения)        		» -//- (не указывается)
      » G1/2       		М20х1,5

      Пример обозначения: ДМ5017ДИ - У2 - Кис - 4/63кПа - 0,1 - IP66 - ЖКИ - HART - РК - 011 - G1/2

      ГАРАНТИИ ИЗГОТОВИТЕЛЯ
      Гарантийный срок эксплуатации - 5 лет (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      Средний срок службы - не менее 12 лет.


      Поверка приборов:
      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
      У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.
      По требованию потребителя:
      • отметка о первичной поверке ставится в паспорте на прибор;
      • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службы ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
      Периодическая поверка приборов в процессе эксплуатации производится в соответствии c Методикой поверки 5Ш0.283.488МП





    • Модернизация прибора

  • Модернизация прибора




    • Программное обеспечение
