Надежность наших приборов проверена временем

Новинка

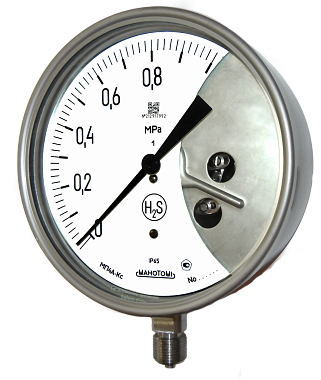

МП4А  -Кс, ВП4А  -Кс, МВП4А  -Кс (безопасный корпус)
Манометры, вакуумметры, мановакуумметры

МП4А -Кс, ВП4А -Кс, МВП4А -Кс (безопасный корпус)

Новинка
Варианты исполнения
  • ТУ 25-7329.002-96

    Манометры, вакуумметры и мановакуумметры показывающие МП4А-Кс, ВП4А-Кс и МВП4А-Кс предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (Н2S) и углекислого газа (СO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых.

    Приборы в безопасном корпусе имеют дополнительную защитную перегородку между циферблатом и измерительной системой, выдуваемую заднюю стенку и безопасное стекло.

    Руководство по эксплуатации

  • Технические характеристики
  • Тип прибора Манометры, вакуумметры, мановакуумметры
    Диаметр корпуса (мм) 160
    Степень защиты IP65
    Класс точности 1.5; 1.0 - по заказу
    Климатическое исполнение УХЛ1
    Температура окружающей среды от минус 70 до плюс 60 °С
    Температура измеряемой среды от минус 50 до плюс 100 °С; допускается применение приборов для измерения давления сред с температурой до плюс 200 °С (рекомендовано применение охладительных устройств)
    Фланец Отсутствует; Задний
    Расположение штуцера Радиальное
    Виброзащита L3 (от 5 до 25 Гц с амплитудой 0,1 мм)
    Заполнение поставляются незаполненные; по заказу - заполняются полиметилсилоксановой жидкостью ПМС-300 или ПМС-100р
    Межповерочный интервал 2 года
    Корпус Нержавеющая сталь, сплошная перегородка, вышибная задняя стенка
    Стекло Безопасное
    Трубчатая пружина Нержавеющая сталь
    Держатель Нержавеющая сталь
    Механизм Нержавеющая сталь; Алюминиевый сплав
    Резьба присоединительного штуцера М20*1,5-8g; K1/2; G1/2-B
    Рабочие диапазоны измерений Диапазон измерений избыточного давления от 0 до 75 % диапазона показаний; Диапазон измерений вакуумметрического давления равен диапазону показаний; Допускается кратковременная перегрузка до 30 % от верхнего значения диапазона показаний для приборов с верхним пределом диапазона показаний до 60 МПа (600 кгс/см2)
    Масса прибора не более 1,6 кг
      ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ


      Наименование прибора

      Диапазон, Па

      Диапазон, кгс/см2

      ВП4А-Кс

      -100...0 кПа

      -1...0 кгс/см2

      МВП4А-Кс

      -100...60 кПа

      -1...0,6 кгс/см2

      -100...150 кПа

      -1...1,5 кгс/см2

      -100...300 кПа

      -1...3 кгс/см2

      -100...500 кПа

      -1...5 кгс/см2

      -0,1...0,9 МПа

      -1...9 кгс/см2

      -0,1...1,5 МПа

      -1...15 кгс/см2

      -0,1...2,4 МПа

      -1...24 кгс/см2



      МП4А-Кс

      0...100 кПа

      0...1 кгс/см2

      0...160 кПа

      0...1,6 кгс/см2

      0...250 кПа

      0...2,5 кгс/см2

      0...400 кПа

      0...4 кгс/см2

      0...600 кПа

      0...6 кгс/см2

      0...1 МПа

      0...10 кгс/см2

      0...1,6 МПа

      0...16 кгс/см2

      0...2,5 МПа

      0...25 кгс/см2

      0...4 МПа

      0...40 кгс/см2

      0...6 МПа

      0...60 кгс/см2

      0...10 МПа

      0...100 кгс/см2

      0...16 МПа

      0...160 кгс/см2

      0...25 МПа

      0...250 кгс/см2

      0...40 МПа

      0...400 кгс/см2

      0...60 МПа

      0...600 кгс/см2

      0...100 МПа

      0...1000 кгс/см2

      0...160 МПа

      0...1600 кгс/см2

      ОПЦИИ
      • Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
      • Контрольная стрелка - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с контрольной стрелкой
      • Указатель предельного давления - по требованию потребителя приборы со степенью защиты IP54 и IP65 поставляются с указателем предельного давления
      • Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
      • Демпфер - с демпфером поставляются приборы с диапазоном показаний со 160 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 100 кгс/см2 оговаривается при заказе
      • Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
      • Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
      • Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
      • Заводской номер - все приборы поставляются с заводским номером
      • Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
      ГАРАНТИИ ИЗГОТОВИТЕЛЯ

      Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

      Средний срок службы - не менее 10 лет.


      Поверка приборов:

      Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
      У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.
      По требованию потребителя:
      • отметка о первичной поверке ставится в паспорте на прибор;
      • отметка о первичной поверке ставится на стекле прибора;
      • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
      Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
  • Модернизация прибора
  • Модернизация прибора

      Новое исполнение
     Введено
      безопасный корпус 1 квартал 2018г.
      возможность гидрозаполнения
      кратковременная перегрузка до 30% от верхнего значения диапазона показаний для приборов с верхним пределом диапазона показаний до 60 МПа (600 кгс/см2) 2 квартал 2019г.
