Надежность наших приборов проверена временем

Новинка

Манометры, вакуумметры, мановакуумметры цифровые прецизионные с питанием от сети переменного тока 220В

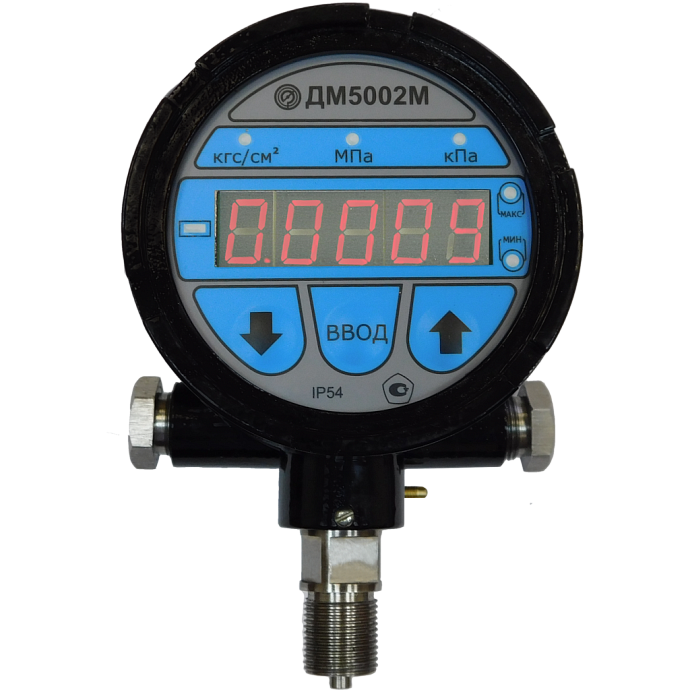

ДМ5002М

Новинка

Отправить заявку

Добавить в сравнения

На печать

ТУ 4212-039-00225590-2003

Манометры ДМ5002М предназначены для измерения избыточного давления и (или) разрежения неагрессивных по отношению к нержавеющей стали 12X18H10T и титана, некристаллизирующихся жидкостей, газов и пара, в том числе кислорода с отображением текущего значения давления на цифровом индикаторе.
Разрешительные документы (Россия) ►
Разрешительные документы (СНГ) ►
- Разрешение на применение (Казахстан).pdf
- Сертификат о признании утверждения типа ДМ5002 (Казахстан).pdf
Руководство по эксплуатации ►
- Руководство по эксплуатации ДМ5002.pdf

Технические характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры цифровые прецизионные с питанием от сети переменного тока 220В
Степень защиты	IP54
Предел допускаемой основной погрешности	±0.06% от ВПИ; ±0.1% от ВПИ; ±0.15% от ВПИ; ±0.2% от ВПИ; ±0.25% от ВПИ; ±0.5% от ВПИ
Климатическое исполнение	УХЛ3.1; У2
Температура окружающей среды	от минус 10 до плюс 70 °С (УХЛ3.1 и Т3); от минус 55 до плюс 70 °С (У2)
Фланец	Отсутствует
Расположение штуцера	Радиальное
Виброзащита	N2 (от 10 до 55 Гц с амплитудой до 0,35 мм)
Межповерочный интервал	3 года
Корпус	Алюминиевый сплав
Штуцер	Нержавеющая сталь
Резьба присоединительного штуцера	М20*1,5-8g; R1/2; G1/2-B
Масса прибора	не более 1,9 кг

Скачать опросный лист для заказа

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ДМ5002М	-100...0 кПа	-1...0 кгс/см²
ДМ5002М	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
ДМ5002М	0...16 кПа	0...0,16 кгс/см²
	0...25 кПа	0...0,25 кгс/см²
	0...40 кПа	0...0,4 кгс/см²
	0...60 кПа	0...0,6 кгс/см²
	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²
	0...100 МПа	0...1000 кгс/см²
	0...160 МПа	0...1600 кгс/см²
	0...250 МПа	0...2500 кгс/см²

По заказу приборы поставляются в единицах измерения кПа, МПа, мм рт.ст., мм вод.ст., бар и др.

Таблица выбора кода сенсора

ФУНКЦИОНАЛЬНЫЕ НАЗНАЧЕНИЯ ПРИБОРОВ

:

цифровая индикация текущего значения давления,
преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал,
управление внешними электрическими цепями с помощью релейного сигнального устройства.

Сенсорная клавиатура на передней панели прибора позволяет проводить:

установку (переустановку) диапазона измерений;
установку единицы измерения кПа, МПа, кгс/см2 и др.;
настройку выходного сигнала;
выбор исполнения и значения уставок коммутирующего устройства;
контроль настройки параметров приборов;
автокорректировку временного дрейфа (установку нуля);
изменение времени усреднения результата измерения и выходного сигнала (демпфирование)

Режим бесперебойного питания в случае

отключения питания от сети:

Модификация:

ДМ5002М-А - цифровая индикация текущего значения давления
ДМ5002М-Б - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал
ДМ5002М-В - цифровая индикация текущего значения давления и сигнализация повышения или понижения давления установленных граничных значений
ДМ5002М-Г- цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал и сигнализация повышения или понижения давления установленных граничных значений

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА

Максимальное значение напряжения управления: 220 В переменного тока
Максимальное значение тока управления: 1 А

ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ

Выходной сигнал – постоянный ток: (4-20); (0-5) мА
Сопротивление нагрузки приборов (линия связи - трехпроводная):

Напряжение питания 220 В переменного тока
Потребляемая мощность приборов - не более 4,2 В•А

Схема подключения прибора

ОПЦИИ

Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы ДМ5002М поставляются с заводским номером

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Тип прибора	» ДМ5002М » ДМ5002М » ДМ5002М	Манометр Вакуумметр Мановакуумметр
Модификация	» А » Б » В » Г
Климатическое исполнение	» УХЛ3.1 (базовое) » У2 » Т3
Код сенсора	см. в таблице
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» кгс/см²(базовое) » кПа » МПа » и др.
Предел допускаемой основной погрешности	» ± 0,5 % » ± 0,25 % » ± 0,2 % » ± 0,15 % » ± 0,1 % » ± 0,06 %
Измеряемая среда	» -//- (базовое) » Кис	Кислород
Конструктивное исполнение	» РШ (базовое) » Ф	Радиальный штуцер без фланца Радиальный штуцер с задним фланцем
Степень защиты	» IP54
Код выходного сигнала	» 05 » 42	(0-5) мА (4-20) мА
Тип индикаторного устройства	» СДИ	Cветодиодный индикатор
Цифровой интерфейс	» RS-232 » RS-485
Напряжение питания	» 220 B
Резьба штуцера	» M20x1.5-8g (базовое) » G1/2 » R1/2
Дополнительные требования	» Обезж. » Табл. » ЦСМ	Обезжиривание Табличка Поверка ЦСМ

Пример обозначения: ДМ5002М-Г - УХЛ3.1 - 6 - 2,5 МПа - 0,1 - 42 - СДИ - RS-232 - 220 В - G1/2

Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб.
Все приборы имеют отметку о поверке на задней стенке корпуса приборов.
Все приборы ДМ5002М имеют отметку о первичной поверке в паспорте на прибор.

По требованию потребителя:

приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c

5Ш0.283.342 МП (МЕТОДИКА ПОВЕРКИ).
