М-3ВУКс с мембранным разделителем РМ-ГМ (молочной гайкой)

Новинка

Манометр

М-3ВУКс с мембранным разделителем РМ-ГМ (молочной гайкой)

Новинка

Варианты исполнения

Отправить заявку

Заполнить опросный лист

Добавить в сравнения

Форма для печати

ТУ 25-7310.041-2014

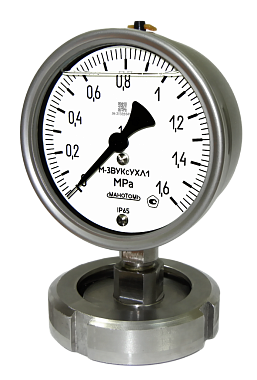

Манометр виброустойчивый коррозионностойкий М-3ВУКс в сборе с мембранным разделителем РМ-ГМ (молочная гайка) предназначен для измерения избыточного давления сред в стерильных технологических процессах, например, на пищевых производствах.
Виброустойчивость манометров М-3ВУКс обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью ПМС-300 или ПМС-100р.
Мембранный разделитель РМ-ГМ (молочная гайка) выполнен из нержавеющей стали.
Внутренняя полость трубчатой пружины манометра и надмембранное пространство разделительного устройства заполнены полиэтилсилоксановой жидкостью марки ПЭС-2 ГОСТ 13004-77.
Выгодный вариант замещения импортных аналогов.
Разрешительные документы (Россия) ►
Разрешительные документы (СНГ) ►
- Сертификат об утверждении типа СИ М-ВУ Беларусь.pdf
Руководство по эксплуатации ►
- Руководство по эксплуатации мембранный разделитель РМ.pdf
- Руководство по эксплуатации М-ВУ, МВ-ВУ, В-ВУ.pdf

Технические характеристики

Тип прибора	Манометр
Диаметр корпуса (мм)	100
Степень защиты	IP65
Класс точности	1.5
Климатическое исполнение	УХЛ1
Температура окружающей среды	от минус 45 до плюс 70 °С (заполнение ПМС-300 или водно-глицериновым раствором); от минус 65 до плюс 70 °С (заполнение смесью ПМС-100р и ПМС-300)
Фланец	Отсутствует; Задний
Расположение штуцера	Радиальное; Осевое
Виброзащита	V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с², а также от 120 до 250 Гц при виброускорении 3 м/с²)
Межповерочный интервал	2 года
Корпус	Нержавеющая сталь
Стекло	Силикатное; Безопасное
Трубчатая пружина	Железоникелевый сплав
Держатель	Нержавеющая сталь
Механизм	Нержавеющая сталь; Алюминиевый сплав
Резьба присоединительного штуцера	М20*1,5-8g
Масса прибора	не более 0.8 кг

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
М-3ВУКс	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5МПа	0...25 кгс/см²

ОПЦИИ

Температурный диапазон от минус 65 до плюс 70 °С - по требованию потребителя приборы поставляются с заполнением полости смесью ПМС-100р и ПМС-300 для эксплуатации при температуре окружающего воздуха от минус 65 до плюс 70 °С
Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Тип прибора	» М-3ВУКс	Манометр Вакуумметр Мановакуумметр
Климатическое исполнение	» УХЛ1
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» kgf/cm²(базовое) » kPa » MPa
Класс точности	» 1.5
Конструктивное исполнение	» -//- (базовое) » Ф » ОШ » ФОШ	Радиальный штуцер без фланца Радиальный штуцер с фланцем Осевой штуцер без фланца Осевой штуцер с фланцем
Резьба присоединения к процессу	» Dn25 » Dn32 » Dn40 » Dn50
Степень защиты	» IP65
Резьба штуцера прибора	» M20x1.5-8g
Дополнительные требования	» (-65+70)С » Безоп.стекло-100 » Черта » Э » Табл. » П.П.С » П.П.Пас » ЦСМ » Свидет.	Температура окруж. среды от минус 65 до плюс 70 °С Безопасное стекло Черта на шкале Экспортное исполнение Табличка Отметка о первичной поверке на стекле Отметка о первичной поверке в паспорте, присвоение номера Поверка ЦСМ Выдача свидетельства о поверке прибора

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: М-3ВУКсУХЛ1 - 1,6 MPa - ОШ - РМ-ГМ - Dn32 - П.П.Пас - Табл.

Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.

У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.

По требованию потребителя:

отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
